LS 300 型滚轮导向装置
来源:泰州市长源液压机械厂 | 发布时间:2012-8-8 9:07:24 | 浏览次数:
1、产品简介
   L系列立井提升窗口滚轮导向装置(俗称:滚轮罐耳)是在总结我国多年来滚轮导向装置的特点,吸收世界工业发达国家先进技术的基础上研制、改进成功的。与传统的滚轮导向装置相比,新型滚轮导向装置,克服了原有老产品的不足,具有以下几方面的优点:
1、该产品的设计制造符合GB5025-94、EBD93、MT236-91标准。
2、该产品的设计制造有四个品种系列,七个规格,即:LD250、LS250、LD300、LS300、LD350、LS350、LS420,所有规格均与原罐耳同类规格产品安装尺寸相同,为我国矿井现运行的提升容器更换新型滚轮导向装置提供便利。
3、该型装置的缓冲器有四种规格即:A、橡胶元件缓冲器B、碟形弹簧缓冲器C、碟形弹簧、压簧组成的复合缓冲器D、液压缓冲器。其中尤以复合缓冲器、液压缓冲器的性能佳、承载能力大、响应快。
4、整体强度高。底座、支架、轮毂均由原来的焊接结构改为采用35#钢浇铸造结构。抗冲击强度高、整体性强、可靠性高。
5、调整方便。采用十字结,固定预压调整机构,运行平稳、噪声小。
6、使用寿命长。滚轮胶轮采用高耐磨、抗冲击、弹性好的新型聚氨脂材料。轮毂上的轴承密封采用复合密封结构。平均使用寿命提高了2—3倍。
7、安全性大。与原产品相比,该产品增加了保险防倒结构,避免了导向装置在运行中出现倒罐、卡罐现象,杜绝了事故的发生。

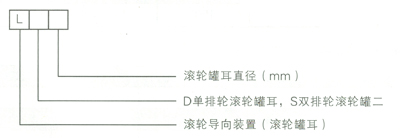

2、型号说明

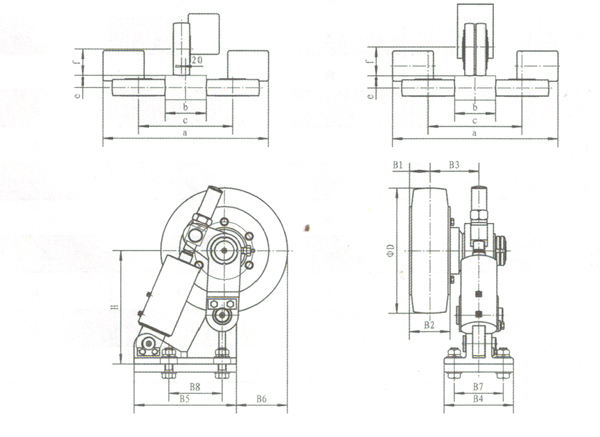

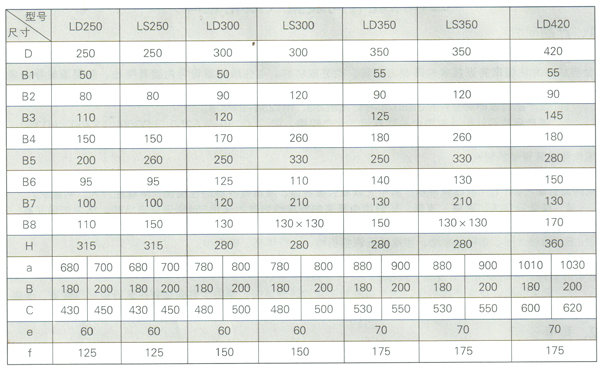

3、基本参数与尺寸

4、滚轮导向装置适应提升容器型号推荐表

5、订货说明
   1、新设计的提升容器可直接选用本系列产品。
   2、对生产矿井除选用本系列与之对应的产品型号外,还应提出使用不品的型号或图号及平面安装布置图。

6、安装调试
   1、新设计的提升容器,按照布置图将装置底焊于提升基体,然后用螺栓与底座连接,通过调整调节螺杆使滚轮贴近罐道缓冲器下压2—3mm。
   2、正在使用中的提升容器将原导向装置(罐耳)取下,可用本产品替代。
7、维修说明

该导向装置在运行中应对以下几点作定期检查:
1、  缓冲器是否泄漏。
2、  轮毂胶层是否开及产生不正常磨损。
3、  轴承定期添加润滑脂,2—3星期加一次。检查轴承密封是否良好。
4、  支架是否产生裂或变形。

如有以上情形,应即时更换维修,需要服务,请立即与我厂取得联系,我厂将派员携带零部件前往贵单位更换、维护
