DYTZ型电液推杆
来源:泰州市长源液压机械厂 | 发布时间:2012-8-8 8:50:34 | 浏览次数:

1 、概述;
DYT型系列电动液压推杆(简称电液推杆)适用于往复推拉直线(或往复旋转一定角度)运动,可用于上升、下降或夹紧工作物的场所,也可用于远距离及高空危险地区,并可和计算机联网进行集中(程序)控制,现已广泛用于冶金、矿山、煤炭、电力、机械、粮食、水泥、化工、水利、运输等行业,是不可缺少的通用动力源。
2 、原理和功能
① 、工作原理:电液推杆以电动机为动力源,通过电动机正、反向旋转,使双向齿轮泵输出压力油,经油路集成块,送至工作油缸,实现活塞杆的往复动作。
② 、过载自动保护功能:电液推杆工作时,如活塞杆所受外力超过额定的输出力或活塞已到终点,电机仍在转动,这时油路中油压增高至调定的压力,溢流阀迅速而准确地溢流,实现过载自动保护,此时电机虽在转动,但不会烧毁。
③ 、自锁功能:电液推杆的油路集成块中设计了压力自锁机构,电机停止转动,活塞杆立即停留在一定的位置,压力油处于保压状态。
④ 、可根据用户要求,在额定的速度范围内进行无级调速。
⑤ 、可根据用户要求,在额定的输出力范围内进行无级调节推、拉力。
⑥ 、可根据用户要求,在额定的行程范围内进行无级调节行程。

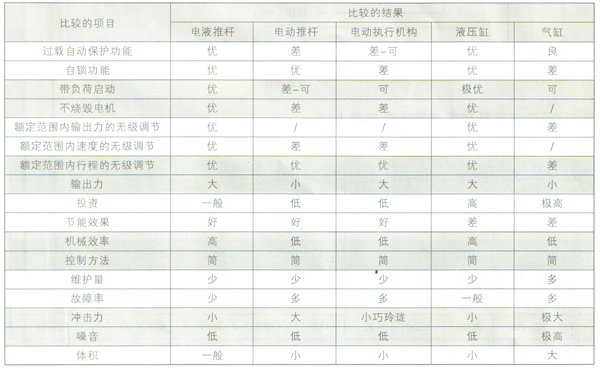

3、电液推杆与电动推、电动执行机构、液压缸、气缸的比较

4 、选型说明

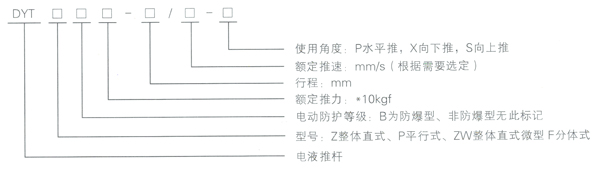

型号编制的方式
电液推杆主要是由推杆的型式,电机的防护等级,额定输出力、行程、额定速度和使用角度等六大基础要素组成,还可根据用户特殊要求,配套三种调节功能即:速度调节、推、拉调节、行程调节(行程开关定位)除了上述三种调节功能订货时必须文字注明外,其它请参照型号编制方式认真填写六大基本要素。
以下举“DYTBI000 一500 / 100 一X 型电液推杆”为例,分别说明如何选型和型号编制的方式。如何选型:某一场所需要一台整体直式的电液推杆,要求电机防爆,其最大推力10KN ,行程5OOmm , 最大推速为110mm / s ,使用角度向下推,那么所选电液推杆的标准型号为:DYTZBIOOO 一500 / 110 一X 。(B 防爆标记,X 表示向下推)

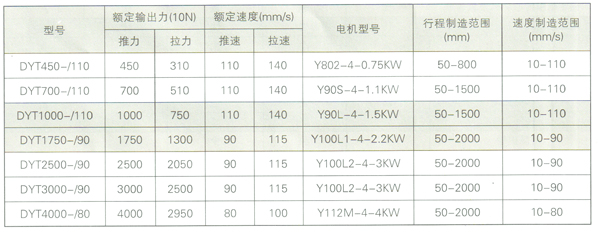

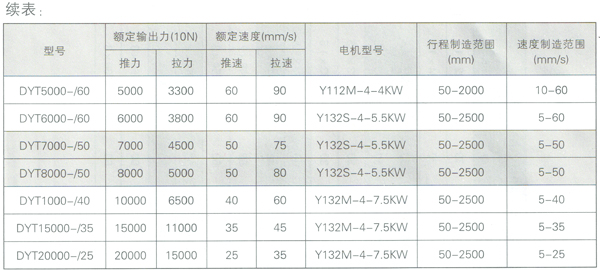

5、DYT电液推杆技术参数


注:①上列表中所列电机的电压等级为AC380V,防护等级为IP44,绝缘等级为B级。
②超出表列的行程制造范围,另行注明。
③表中速度范围为水平使用时的速度范围,向上或向下使用的速度为上表数值的二分之一。
④表中所列的电机及功率,指该型号推杆在额定输出力、额定速度为最大值时的功率。
⑤如有特殊要求请与我们联系。

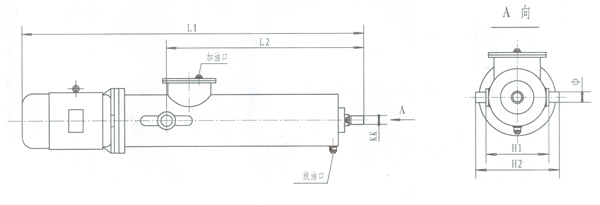

6、DYTZ型整体直式电液推杆

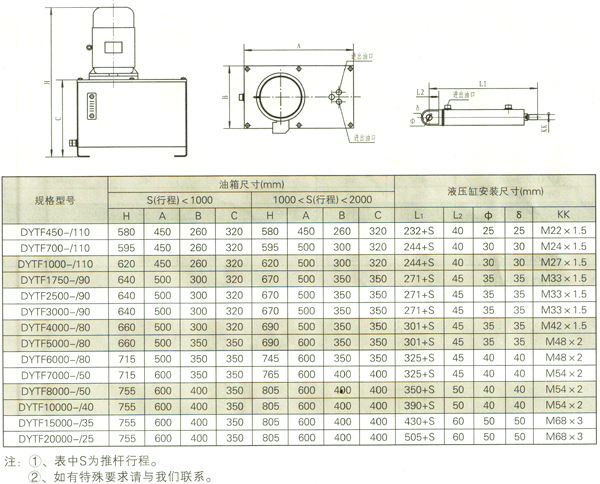

7、DYTF分体式电液推杆外形尺寸及安装尺寸
