操车液压系统
来源:泰州市长源液压机械厂 | 发布时间:2012-8-8 9:00:01 | 浏览次数:

1、概述:
液压泵站是液压系统的重要组成部分(动力源)。它按主机的要求提供一定的方向、压力及流量的工作介质。适用于主机与执行机构可分离的各种液压机械上。将液压泵站与执行机构用管路相连,液压机械即可实现各种规定的动作和工作循环。液压泵站一般由油箱、电动机、液压泵、集成油路块、液压阀、电控箱及各类附件组成。
2、工作原理:
电机启动,带着液压泵旋转,液压泵从油箱中吸取液压油,通过集成油路块及液压阀的控制、调节后至液压执行机构,从而控制液压机械实现各种规定的动作和工作徨。
3、型号说明:

①——液压泵站
②——结构形式:L(上置立式)、W(上置卧式)、B(旁置式)
③——油箱有效容量(单位:L)
④——压力等级:D(6.2MPa)、E(16MPa)、F(21MPa)、H(31.5MPa)
⑤——液压泵类型:D(单级叶片泵)、S(双级叶片泵)、C(齿轮泵)、Z(柱塞泵)
⑥——电机功率(单位:KW)

4、YZ系列液压站典型布置方式,外形尺寸
(1)、YZL型(上置立式)液压站

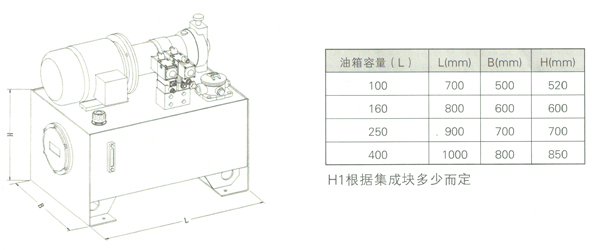

(2)、YZW型(上置卧式)液压站

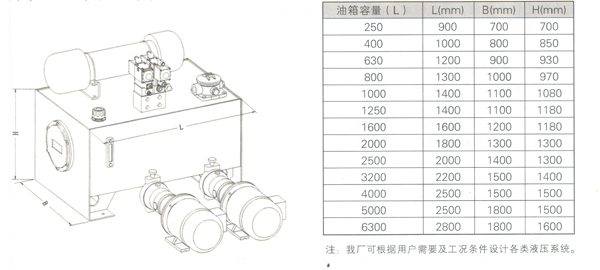

(3)、YZB型(旁置式)液压站

5、YZ系列液压泵站使用及维护说明

①、液压泵站用油及工作条件
    推荐采用L-HM32(46)抗磨液压油,工作油温应控制在30-55度左右,当油温低于15度或高于60度时禁止运行。定期对液压泵站油箱进行清洗并更换液压油,正常情况下每半年清洗、更换一次;油箱中的液压油应经常保持在正常的液面。
②、油泵电机的启动
    液压泵站的油泵电机要求空载(卸荷)启动,待短暂时运行后,再行加载工作,一般情况下,工作过程中不宜频繁启、闭电机。
③、调试及试运行
将液压泵站油箱安装固定在预制好的平整的地基基础上,确保安装牢固。
用管道正确配置连接集成块与执行机构的油口管路,连接时应注意不能将砂子、铁屑等污物进入管道及液压阀内。
拧开液压系统油箱上空气滤清器的旋盖,使用加油过滤小车从加油口处加入洁净的液压油,保证正常运行时的油位须在液位温计的三分之二以上。
点动电机,确认电机旋转方向与标志一致(液压泵站一般选用单向泵,不可反转);按下启动按钮先空运行10-20min,再调整溢流阀,逐渐分挡升压(每挡3-5Mpa,每挡时间约10min)到设计的系统工作压力值,压力调定后,需将调整螺杆锁紧。
④、常见故障及排除方法
1、  没有压力、压力表无读数;
· 检查电机的旋向与标志方向不否一致。
· 溢流阀是否工作。
2、  压力偏低;
· 溢流阀设定值是否达设计压力值。
· 液压泵、液压缸密封是否损坏。
3、  压力不稳定;
· 液压系统油路管道内空气是否排净。
· 溢流阀工作是否正常。
4、  液压缸不动作;
· 检查液压缸进出油口胶管连接是否正确。
· 检查液压缸所对应的电磁换向阀的电磁铁工作是否正常。
5、  系统运行时噪声大;
· 检查吸油过滤器,并用洁净煤油清洗过滤器滤芯,必要时更换滤芯。
· 油液温度太低或粘度太高,油液温度过高。
· 系统压力调得太高。
