1 、概述；
DYT型系列电动液压推杆（简称电液推杆）适用于往复推拉直线（或往复旋转一定角度）运动，可用于上升、下降或夹紧工作物的场所，也可用于远距离及高空危险地区，并可和计算机联网进行集中（程序）控制，现已广泛用于冶金、矿山、煤炭、电力、机械、粮食、水泥、化工、水利、运输等行业，是不可缺少的通用动力源。
2 、原理和功能
① 、工作原理：电液推杆以电动机为动力源，通过电动机正、反向旋转，使双向齿轮泵输出压力油，经油路集成块，送至工作油缸，实现活塞杆的往复动作。
② 、过载自动保护功能：电液推杆工作时，如活塞杆所受外力超过额定的输出力或活塞已到终点，电机仍在转动，这时油路中油压增高至调定的压力，溢流阀迅速而准确地溢流，实现过载自动保护，此时电机虽在转动，但不会烧毁。
③ 、自锁功能：电液推杆的油路集成块中设计了压力自锁机构，电机停止转动，活塞杆立即停留在一定的位置，压力油处于保压状态。
④ 、可根据用户要求，在额定的速度范围内进行无级调速。
⑤ 、可根据用户要求，在额定的输出力范围内进行无级调节推、拉力。
⑥ 、可根据用户要求，在额定的行程范围内进行无级调节行程。
3、电液推杆与电动推、电动执行机构、液压缸、气缸的比较

4 、选型说明

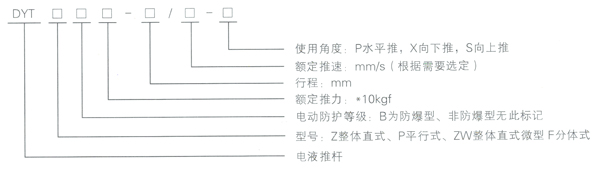

型号编制的方式
电液推杆主要是由推杆的型式，电机的防护等级，额定输出力、行程、额定速度和使用角度等六大基础要素组成，还可根据用户特殊要求，配套三种调节功能即：速度调节、推、拉调节、行程调节（行程开关定位）除了上述三种调节功能订货时必须文字注明外，其它请参照型号编制方式认真填写六大基本要素。
以下举“DYTBI000 一500 / 100 一X 型电液推杆”为例，分别说明如何选型和型号编制的方式。如何选型：某一场所需要一台整体直式的电液推杆，要求电机防爆，其最大推力10KN ，行程5OOmm , 最大推速为110mm / s ，使用角度向下推，那么所选电液推杆的标准型号为：DYTZBIOOO 一500 / 110 一X 。（B 防爆标记，X 表示向下推）

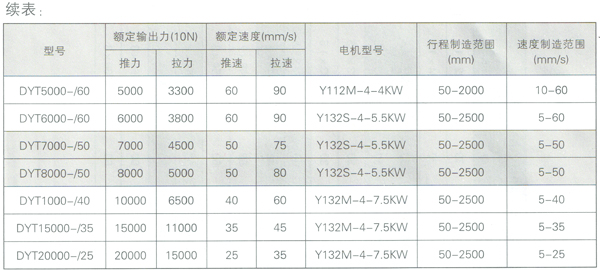

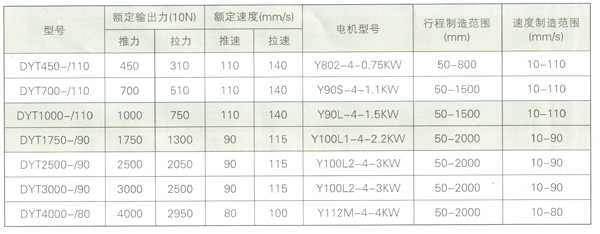

5、DYT电液推杆技术参数


注：①上列表中所列电机的电压等级为AC380V，防护等级为IP44，绝缘等级为B级。
②超出表列的行程制造范围，另行注明。
③表中速度范围为水平使用时的速度范围，向上或向下使用的速度为上表数值的二分之一。
④表中所列的电机及功率，指该型号推杆在额定输出力、额定速度为最大值时的功率。
⑤如有特殊要求请与我们联系。
6、DYTZ型整体直式电液推杆

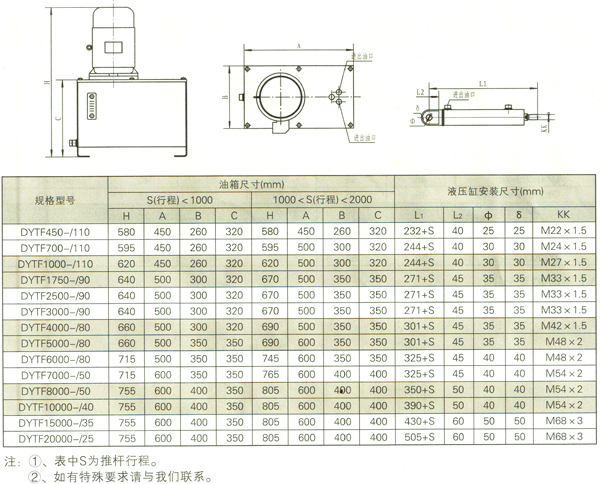

7、DYTF分体式电液推杆外形尺寸及安装尺寸
