船用液动回转缸(液动头)
来源:泰州市长源液压机械厂 | 发布时间:2012-8-8 8:59:01 | 浏览次数:

1、概述
本液动回转缸配套用于船用液控蝶阀上,作为液控蝶阀的驱动装置,能使蝶阀按设定要求实现启、闭动作。
该液动回转缸结构紧凑、操作方便、通用性广。配备的手工应紧操作柄可在液压源发生故障时,通过手动应急操作,实现蝶阀的开启及关闭,是液控蝶阀的理想配套设备。
2、液动回转缸的主要特点:
①、全封闭结构。不漏油、防尘、防水、使用寿命长。
②、能在0-90±5o的范围内作旋转运动。
③、输出力矩大,可无极调力(根据控制液压源的调定压力,本液动回转缸额定承载压力为16MPa)。
④、过载保护力强。
⑤、全关位置可微量调节。
3、液动回转缸主要技术参数:
①、工作压力:4-6MPa
②、回转角度:0-90±5o(可调)
③、顺时针旋转打开阀门,逆时针旋转关闭阀门
4、产品型号编制说明:
①:产品名称——液动回转缸(船用)
②:阀门公称通径(mm)50、65、80、100、125、150、200、250、300、350、400、500、600
③:阀门公称压力PN(MPa) 0.6、1.0

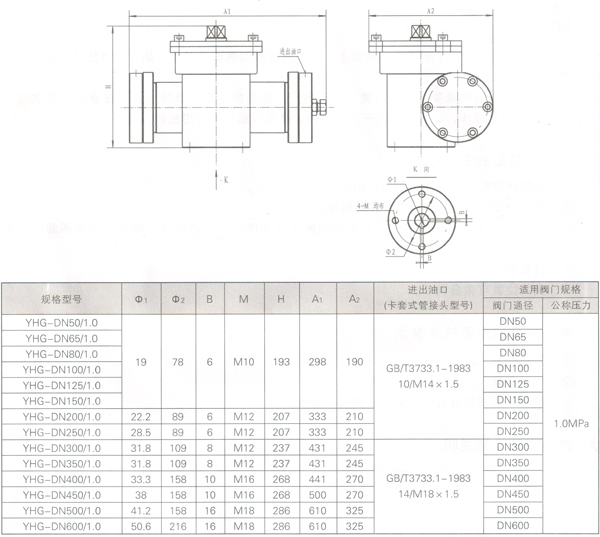

5、外形及安装连接尺寸

6、安装
①:将液动回转缸安装固定在蝶阀上,确保安装牢固。
②:用液压油管正确预配连接液动回转缸的进出油口管路,连接时应注意不能将砂子、铁屑等污物进入管道内。
③:打开液动回转缸电控盒盖,将行程限位开发控制线正确连接好,确保连接安全、可靠。
7、调试及试运行:
滚动回转缸的调试应在相关的机械、管道、电气、仪表以及安全防护等工程确认具备试车条件后进行。
①、通过液压源的控制,将回转液压缸空载运行数个来回,排净液压缸及管路内空气;锁紧液压缸右侧端关位行程微调螺杆(出厂前已调定好,正常情况下不可松动)。
②、调整阀门的开启及关闭速度,速度调试应在正常工作压力和正常工作油温下进行;遵循先低速后高速的原则。。
③、调定全开位及全关位行程限位挡圈。
④、调定及试运行完毕后,液压装置进入待用状态。
8、维护和保养:
①、为了更好地使用和维护好设备,应尽可能将其布置在干燥、通风、无雨淋的场所。
②、长期闲置不用时,在投入使用前应对设备进行全面检查,特别是电气及液压管路部分。
