液压缸

来源:泰州市长源液压机械厂 | 发布时间:2012-8-8 9:01:22 | 浏览次数：

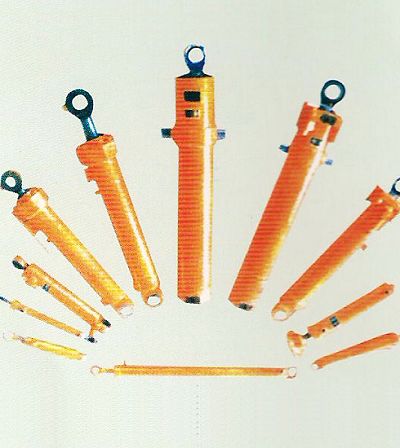

1、用途与特征

HSG*01系列双作用单杆式液压缸，是液压系统中作往复运动的执行机构，有结构简单，工作可靠，装拆方便，易于维修，且连接方式多样等特点，适用于工程机械、矿山机械、起重运办理、冶金机构及其它机械。

选型方法

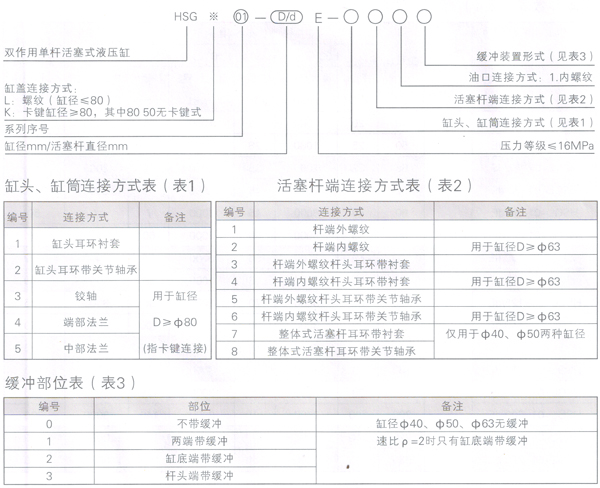

①、用户根据需要、对照型号与性能参数，按连接方式及缓冲形式，查表1至4，然后写出连接方式编号，确定需要的结构形式。按结构形式、缸径速比等，确定外形安装连接尺寸。

②、订货时写出完整的型号及行程、安装距。

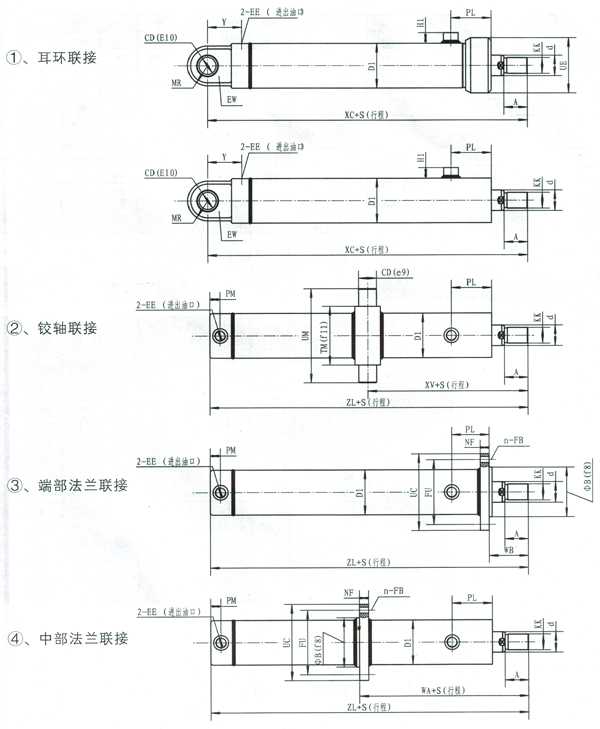

注：用户所需要安装距若与图1至图4尺寸表安装距相同时，订货时可不写出安装距；不相同时，则必须写出安装距。但所需安装距只能大于或等于图1至图4尺寸表中安装距尺寸。

举例：某用户需要的液压缸，缸筒为中部法兰连接，不带缓冲活塞杆为杆端内螺纹，为Φ80mm，杆径为Φ40mm，行程S=1000mm，安装距L9=500mm，其订货型号为：HSGK01-80/40E-5210-1000*50。

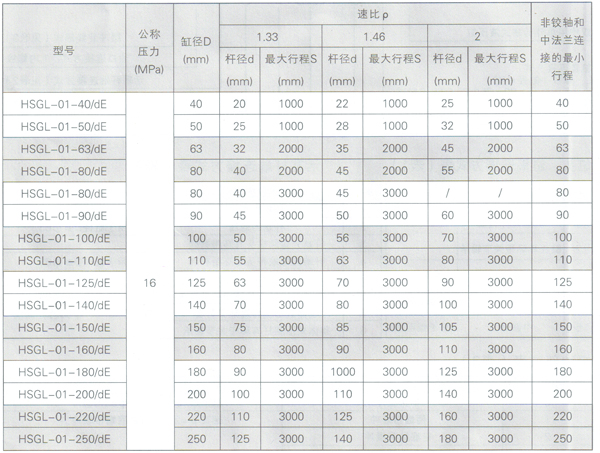

基本参数表（表4）

注：①、速比1.46中杆径尺寸为优选系列。

②、用户所需S大于表中规定最大行程时，可与我厂联系。

③、非铰轴和中法兰连接的最小行程按表。

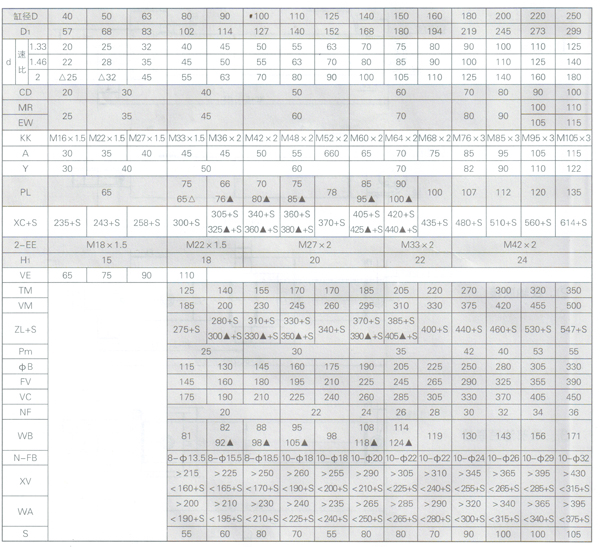

2、活塞杆端为外螺纹连接
